【MUSASHI】什么是保護性圖層？

什么是保形涂層？

保形涂層是指將聚合物或硅樹脂等薄而均勻的涂層材料涂覆到電子元件（主要是印刷電路板）的表面。該涂層對精細細節和不規則性具有出色的附著力，并保護基材免受可能導致產品缺陷的潮濕影響。還有一些耐熱、耐化學腐蝕的材料。

利用其特性，保形涂層應用于汽車行業，例如車載電路板和汽車電子控制單元。特別是發動機艙內和車輛外部的零件暴露在高溫、高濕、振動等惡劣條件下，因此保形涂層是提高零件可靠性和耐用性、降低故障風險的重要工藝。

保形涂層應用技術

低粘度涂料

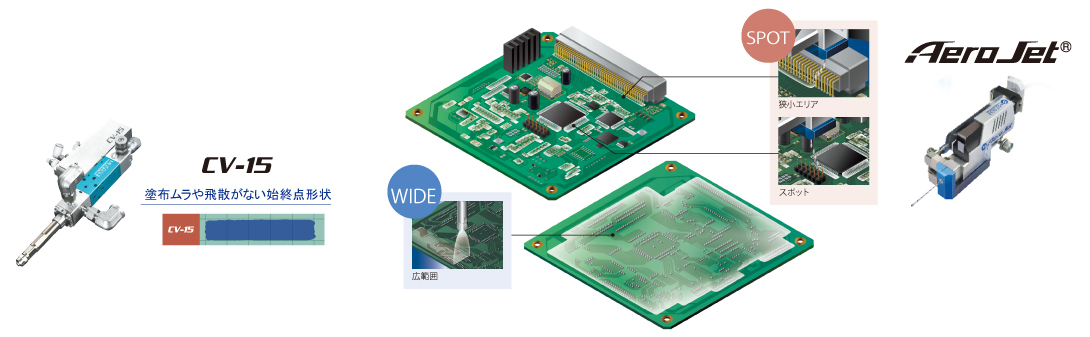

1. 局部涂裝

        許多保形涂層材料都是絕緣和著色的，這意味著它們可能不允許與安裝的組件（例如連接器插座或光學元件）接觸。我們將這一過程稱為“點涂”，即避開這些部位，并在必要的區域施加必要量的涂層。如果無法進行局部涂層，可以事先遮蓋不需要涂層的區域，然后涂層整個表面。然而，去除遮蔽是一個手動過程，這對大規模生產帶來了挑戰。點涂可以通過用針滴液體或刷子進行，但如今噴射式分配器被用于適應安裝部件的細微不平整以及小面積涂覆的需要。

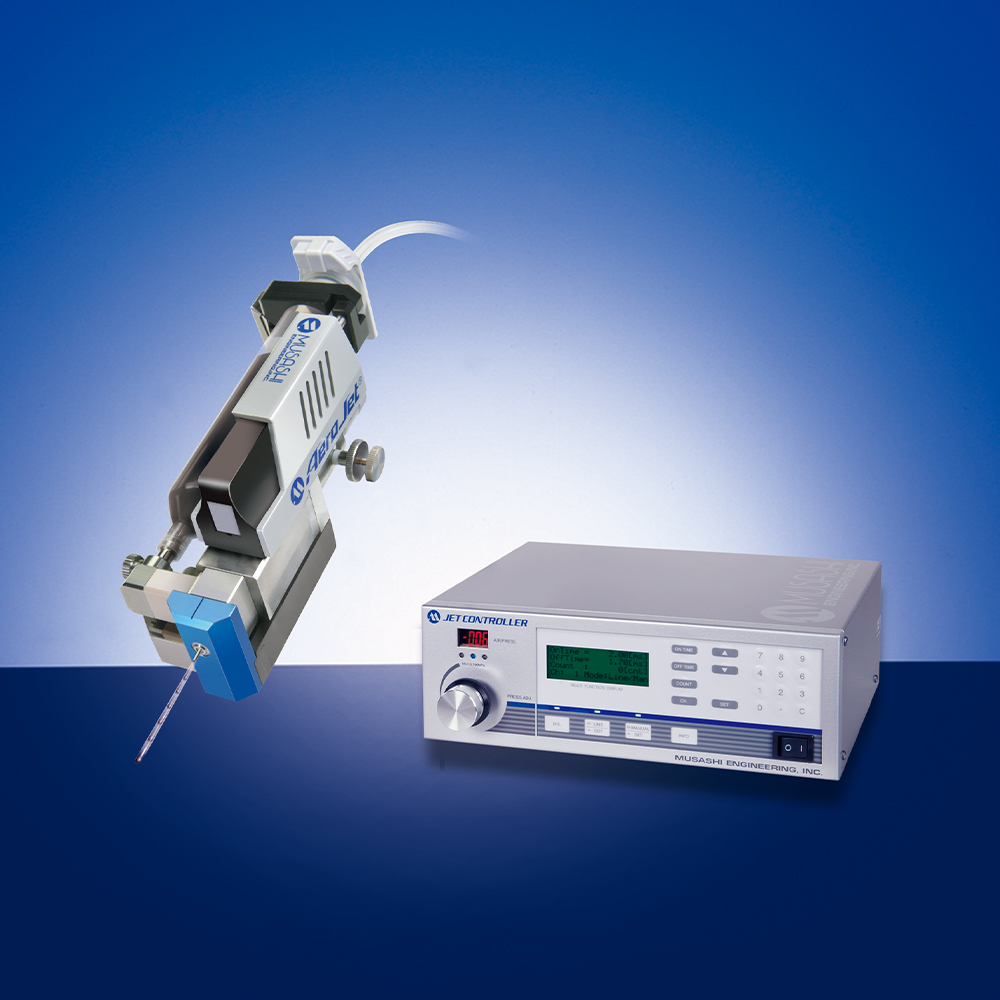

噴射分配器“AeroJet”

我們的噴射式分配器“AeroJet”能夠強力噴射液體并使其從噴嘴飛出。我們還為涂敷電路板提供了長度從 5 毫米到 30 毫米以上的長噴嘴陣容，即使在點膠機和安裝元件容易相互干擾的狹窄區域也可以進行涂敷。

2.寬涂層

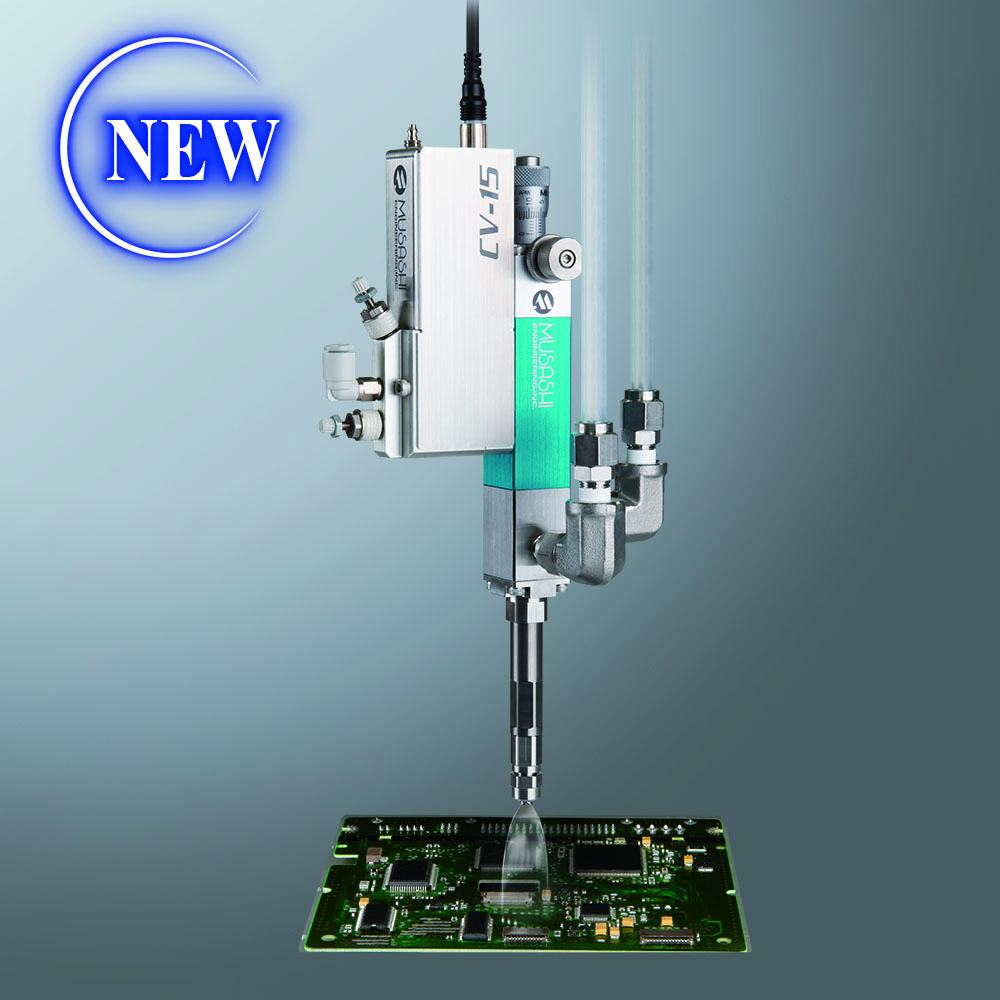

        與點涂不同，我們將高速大面積涂敷的方法稱為“大面積涂敷”。對于寬幅涂布，我們經常使用簾式涂布（也稱為薄膜涂布）閥，該閥可使涂布劑以扇形展開，以防止其散落。 2023 年底，我們推出了的簾式涂層閥 CV-15。該閥門的開啟和關閉響應速度是以前型號的三倍，從而可實現更清潔、更穩定的涂層圖案。

保形涂層圖像

涂裝氣泡問題解決

對于低粘度溶劑型保形涂層劑，消除氣泡的措施尤為重要。如果涂覆后涂層中存在氣泡，則會引起冷凝并導致電路板損壞。氣泡的產生主要有以下三個原因：

1. 當空氣從分配器吸入時

2. 當氣泡溶解在供給容器中的涂料本身中時

3. 如果涂層劑沒有充分?jǐn)U散

這些措施包括控制設備參數、在容器內安裝內蓋、以及在涂層之前使用等離子處理來改性基材或部件的表面。

涂抹高粘度涂料

近年來，尤其是在歐洲，減少保形涂料中的VOC和消除溶劑的努力正在不斷加快。因此，無溶劑、高粘度涂料正成為一種日益流行的選擇。使用高粘度材料的優點是您可以繼續進行下一個任務，而不必?fù)?dān)心涂抹后液體的流動，并且液體不太可能流入不需要的區域。

局部涂裝

用于涂覆低粘度材料的噴射式分配器也用于油脂和粘合劑的自動涂覆，并且在許多情況下無需采取任何特殊措施即可涂覆中高粘度涂料。

寬涂層

當進行大面積涂裝時，根據材料粘度是低還是高，所選擇的涂裝方法有很大區別。上述的簾涂閥是利用噴嘴形狀以一定或更高的流量來擴散涂抹液體，但對于難以達到一定流量的高粘度材料則無法使用。

我們已發布用于高粘度液體的噴霧閥“SSV-1”。該產品采用了將液體和氣體混合霧化的技術，可以噴涂薄而大面積的液體，甚至是傳統噴涂閥無法噴涂的高粘度液體。

保形涂層應用設備

半自動涂裝設備

在我們公司，我們將那些可以自動完成涂裝操作，但在某些工序中需要人工干預的設備歸類為“半自動”。我們的代表性產品之一是“SHOTMASTER”系列，這是一款能夠進行3軸控制（XYZ）的臺式機器人。該系列不屬于工業機器人，其特點是多功能性，可以安裝在桌子上并在當天開始運行。它對于小批量、多品種生產特別有效。

此外，程序編輯軟件“MuCADⅤ”允許您通過將電路板的照片或CAD數據導入程序編輯屏幕的背景并疊加在其上，并用鼠標指定要覆蓋的區域，輕松地創建程序。該軟件配備了“中間切割功能”，可以通過在一系列涂裝操作中指定禁止涂裝區域，輕松設定不進行涂裝的區域，獲得了客戶的高度評價。

全自動涂裝設備

半自動設備價格低廉，且具有出色的靈活性和適應性，而全自動設備是集成了傳送機構的涂裝設備，旨在提高生產能力和質量。本公司的全自動涂裝設備“FCD”系列，通過自動涂裝，具備以下3個重要功能，可提高成品率。

液體溫控系統

液體溫度控制對于高質量涂層極為重要。穩定的藥液溫度是維持恒定的涂布量和寬度的重要參數，同時也影響涂布后的潤濕和鋪展。 FCD系列標配循環液體的系統，的溫度反饋機制可保持恒定的液體溫度，確保較高的分配質量。

簾寬自動修正

即使使用優良的系統始終如一地控制涂布條件，也不容易始終維持相同的涂布質量。因此全自動涂布設備配有的監控系統，自動修正涂布寬度，確保連續均勻的涂布。

涂布位置自動修正

將機器人移動到板面上的準確位置進行涂布也是實現高質量涂布的前提。相機不僅可以識別基準標記并糾正板的任何錯位或傾斜，而且還會自動識別從涂布閥分配的液體的位置并校正程序，從而可以將液體準確地分配到目標點。

大型部件涂裝設備

近年來，隨著物聯網（IoT）和人工智能（AI）的發展，高速處理信息的大型高性能元件的安裝數量不斷增加。由于這些元件的尺寸增大，以及單個電路板所需功能的多樣化，電路板本身也趨于變得更大。涂覆大型部件可能很困難，尤其是高部件的底部區域，但我們提供產品和選項來應對這些挑戰。

全自動涂敷裝置“FCD1200”是擴大了以往機器無法處理的大尺寸基板（可達500mm×500mm）的適用范圍的新產品。可搬運的基板高度為兩側90mm（含搭載元件），設計時假設可對大型元件進行涂裝。此外，全自動和半自動機器均可選擇傾斜頭（分配器角度變化）機制，以便在難以接近的位置應用，如果從正上方接近，分配器會干擾零件。
